初中物理专题复习之物态变化：解读图像信息题

　　图像能直观展示物理过程，其中包含的信息是丰富的。不少习题就常以图像为载体，将众多的知识整合到图像上，而解题的过程就是从图像上解读信息的过程。

　　例1、如图1所示为某晶体的温度随时间变化关系图像，试根据图像回答下列问题：

　　（1）该晶体熔点为_______℃，它可能是________，初始温度为______℃。

　　（2）该晶体在1min时所处的状态是______态，第4min时处于________态，在第7min时处于______态。

　　（3）该晶体熔化用了________min。

　　分析：一个图像中的信息我们可以从三方面解读：一是温度信息，二是状态信息，三是时间信息。在该题中，这三方面都考查到了。（1）温度信息：晶体的熔点就是平直的线段所对应的温度值，如果我们将图像整体连贯起来看，会发现BC段与时间轴是重合的，温度对应于0℃，所以它的熔点是0℃，则可以判定这种物质可能是冰；初始温度为线段起始时A点对应的温度，为——5℃；（2）状态信息：时间为1min时对应于AB段，是固态；4min时对应于BC段，晶体正在熔化，是固、液混合态；7min时对应于CD段，是液态；（3）时间信息：晶体熔化是指开始熔化到熔化结束，即BC段对应的时间，为6min——2min=4min。

　　该题容易把BC段对应的信息忽略，容易把AD的整段时间看成是熔化时间。避免的方法是多用整体的观点去观察整个图像。

　　例2、如图2所示，是海波的熔化图像，根据该图像能够获得合理信息的有：

　　信息一：海波的初始温度为25℃；

　　信息二：____________________；

　　信息三：____________________；

　　分析：该题是一道开放题，图像中的每个点及各点间的线段都可以为我们提供相应的信息，如通过整体图像的形状我们可以判断（1）海波是晶体；通过BC段对应的温度值，可以确定（2）海波的熔点是48℃；通过线段所对应的时间，可以看出（3）熔化时间是5min等等答出其中的两项即可。

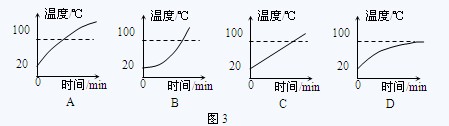

　　例3、在个一铁壶内盛有多半壶20℃的水，放在火炉上加热，在图3所示的图像中，能正确表示水的度随时间变化关系的图线是（ ）

　　分析：当对初始温度为20℃的水进行加热时，随着加热的进行，水的温度也会不断上升，但上升到一定程度后，水开始沸腾，这时水的温度就不再上升了，反映在图像中，应该有一段不超过100℃的曲线，通过观察可知，只有D图反映了水温的这种变化，故D是正确的。

　　所以，图像是一个立体的信息库，解读时最好分类进行，通过比较鉴别，将图像与实际物理过程相结合，多方位地从图像中获取信息。
